Propiedades del artículo

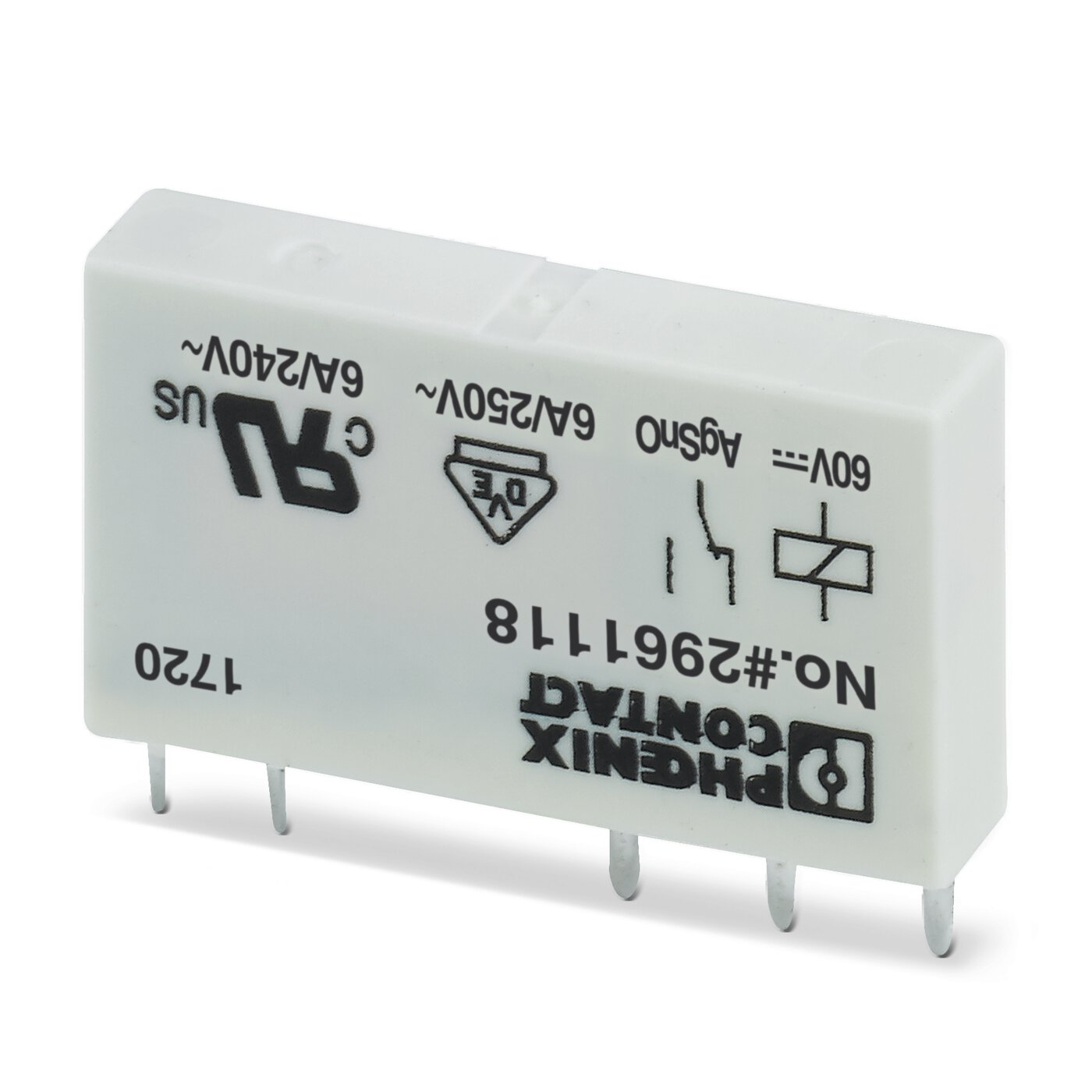

Tipo de producto Relé individual
Modo operativo Tiempo de trabajo 100 %
Vida útil mecánica 2x 107
periodicidades de cambio de estado
Propiedades de aislamiento
Categoría de sobretensión III
Grado de polución 3
Estado de mantenimiento de datos
Fecha del último mantenimiento de los datos 19.03.2025
Propiedades eléctricas
Potencia disipada máxima con condición nominal 0,18 W
Tensión de prueba (Devanado/contacto) 4 kV AC (50 Hz, 1 min., devanado/contacto)
Datos de entrada
Lado de excitación
Tensión nominal de entrada UN
60 V DC
Rango de tensión de entrada 36 V DC … 165 V DC
Comportamiento de conmutación del accionamiento monoestable
Accionamiento (polaridad) bipolar
Corriente de entrada típica a UN
3 mA
Tiempo de reacción típico 5 ms
Tiempo típico de apertura 2,5 ms
Resistencia de bobina 20500 Ω ±15 % (a 20 °C)
Datos de salida
Conmutar
Tipo de conmutación del contacto 1 conmutador
Tipo de contacto de conmutación Contacto simple
Material del contacto AgSnO
Tensión de conmutación máxima 250 V AC/DC
Tensión mínima de activación 5 V (para 100 mA)
Corriente constante límite 6 A
Corriente de conexión máxima 10 A (4 s)
Corriente de conmutación mínima 10 mA (para 12 V)
140 W (con 24 V DC)
20 W (con 48 V DC)
18 W (con 60 V DC)
23 W (con 110 V DC)
