Datos técnicos
Propiedades del artículo

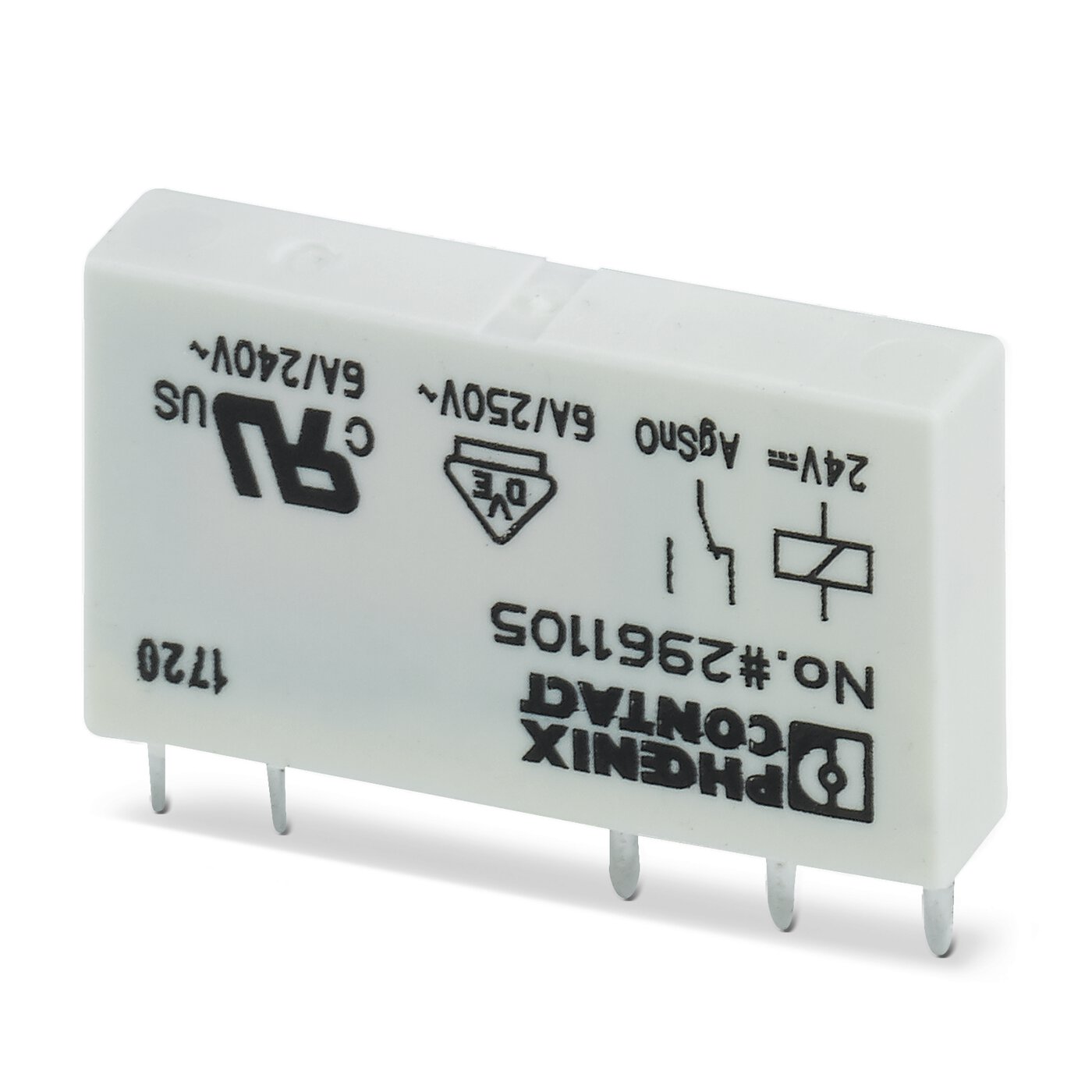

Tipo de producto Relé individual
Modo operativo Tiempo de trabajo 100 %
Vida útil mecánica 2x 107
periodicidades de cambio de estado
Propiedades de aislamiento
Categoría de sobretensión III
Grado de polución 3
Estado de mantenimiento de datos
Fecha del último mantenimiento de los datos 19.03.2025
Propiedades eléctricas
Potencia disipada máxima con condición nominal 0,17 W
Tensión de prueba (Devanado/contacto) 4 kV AC (50 Hz, 1 min., devanado/contacto)
Datos de entrada
Lado de excitación
Tensión nominal de entrada UN
24 V DC
Rango de tensión de entrada 14,4 V DC … 66 V DC
Margen de tensión de entrada referido a UN
ver el diagrama
Comportamiento de conmutación del accionamiento monoestable
Accionamiento (polaridad) bipolar
Corriente de entrada típica a UN
7 mA
Tiempo de reacción típico 5 ms
Tiempo típico de apertura 2,5 ms
Resistencia de bobina 3390 Ω ±10 % (a 20 °C)
